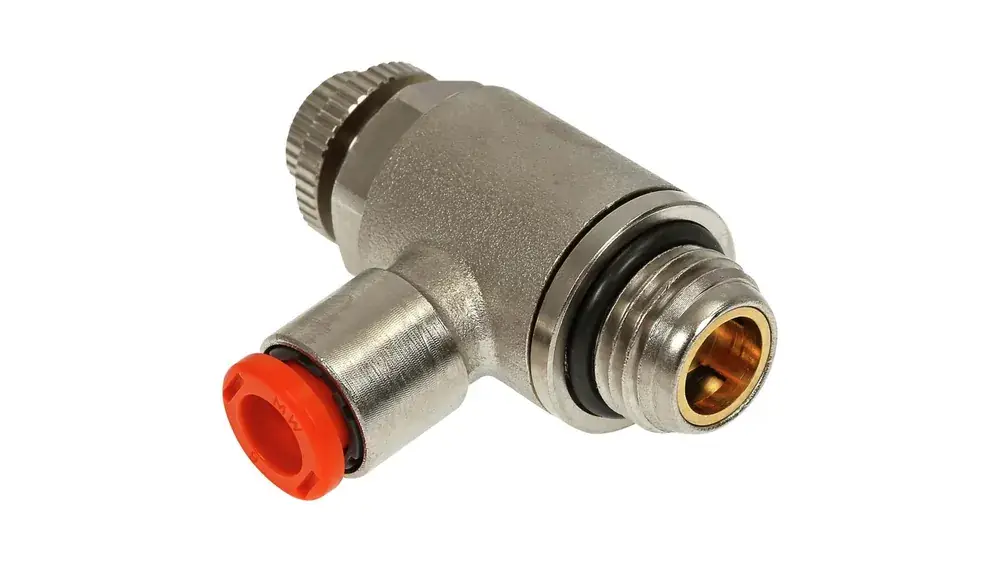

– Compact N serie, strypbackventil för montering i cylinderporten
– reglering med skruvmejsel eller/och ratt, låsning av inställt värde med kontramutter
– gänga G 1/4″
– rör Ø 10 mm
– max. arbetstryck 10 bar
– max. flöde reglering vid 6,3 bar 950 Nl/min
– max. flöde (helt öppet) reglering vid 6,3 bar (med stängd reglerskruv) 500 Nl/min
– max. flöde (helt öppet) reglering vid 6,3 bar (med öppen reglerskruv) 1150 Nl/min
– användningstemperatur -10…+70 °C
– media: smord eller osmord filtrerad tryckluft
Mått (mm):
– F 1/4″
– Ø 10
– CH 15
– A min. 38,8
– A max. 43,7
– B 31,4
– C 8
– D 11,1
– E 16,5
